Posicionament i funcions dels equips

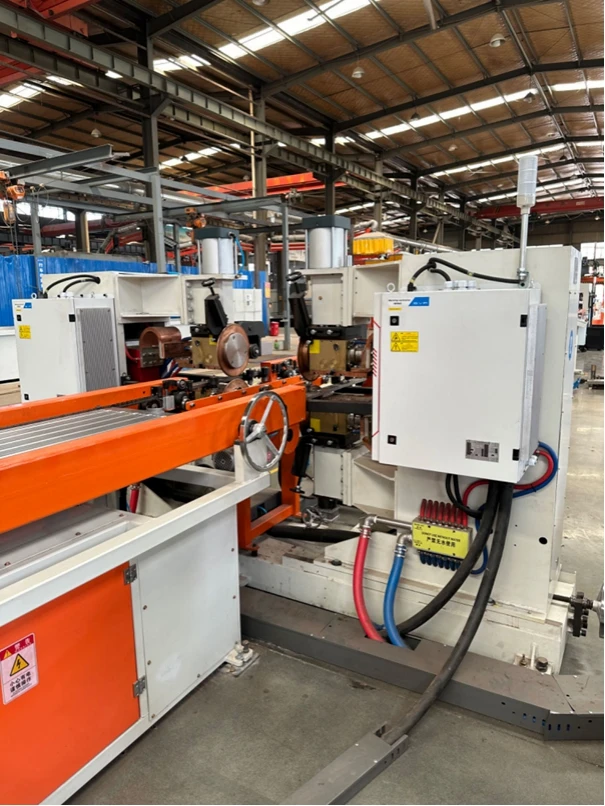

Aquest equip està compost per dues màquines de soldadura de conversió de freqüència de conversió de freqüència BP-A, pertanyents a equips de soldadura de doble potència de doble potència. S'utilitza principalment per a la soldadura contínua de la vora longitudinal de les plaques metàl·liques (com els components d'aleta) per formar costures de connexió segellades o de gran resistència. És adequat per a la soldadura d’amplitud d’ample de les peces de mida gran, suporta l’ajust de l’espai de les rodes de soldadura i s’adapta a múltiples especificacions de productes.

Paràmetres tècnics principals

Article	Paràmetre	Descripció
Capacitat nominal	2 × 1600kva	Potència total de dues màquines de soldadura, 1600kva per unitat
Entrada d'energia	Trifàsic 380V/50Hz	Especificació d'alimentació d'alimentació
Cicle de deure	50%	Capacitat de càrrega durant el funcionament continu (sistema de treball intermitent)
Velocitat de soldadura	Més gran o igual a 3m/min	Velocitat lineal de la roda de soldadura, que suporta la soldadura estable d'alta velocitat
Diàmetre de la roda de soldadura	α6300mm	Mida de la roda de soldadura de costura, que es pot retallar per un dispositiu de vestir de rodes després del desgast
Sistema de refrigeració	Pressió 0. 3mpa, flux més gran o igual a 40L/min	Requereix aigua de refrigeració externa (proporcionada pel comprador) per assegurar la dissipació de calor per a les rodes de soldadura i els components conductors
Sistema pneumàtic	0. 5mpa	Proporciona pressió i potència de la roda de soldadura per al dispositiu de vestir de les rodes
Range d’ajust d’espai de soldadura a les rodes	310-550 mm	Distància del centre regulable entre les rodes de soldadura de màquines esquerre i dret per adaptar -se a les peces de diferents amplades

Estructura bàsica i principi de treball

Estructura mecànica

Disseny simètric de doble màquina

Dues màquines de soldadura de costures estan disposades simètricament a l’esquerra i a la dreta. En ajustar l’espai de la roda de soldadura (310-550 mm), s’adapten a la soldadura síncrona de doble costat de les peces de treball amb diferents amplades, millorant l’eficiència de la producció i la simetria de soldadura.

Sistema de transmissió de rodes i soldadura

Roda de soldadura: roda metàl·lica de 300 mm amb una superfície resistent al desgast, equipat amb un dispositiu de vestir de roda de tallador d'acer d'alta velocitat per retallar la forma desgastada de la roda de soldadura en línia i mantenir una qualitat de soldadura estable.
Mode de transmissió: Estructura superior i inferior de doble tracció. L’accionament principal utilitza un servo motor amb retroalimentació per controlar la velocitat de la roda de soldadura en temps real. Quan el diàmetre de la roda disminueix a causa del desgast, la velocitat del motor s’ajusta automàticament per mantenir una velocitat de soldadura constant (superior o igual a 3m/min) i assegurar costures uniformes de soldadura.

Disseny de bases conductives

Adopta una estructura conductora immersa amb oli segellada amb llautó amb rajoles de plata. Dos conjunts d’estructures de mitja closca de rajola de plata condueixen l’electricitat al seu interior, combinats amb la lubricació d’immersió completa per l’oli de grafit de ricí per reduir la resistència i el desgast de contacte, millorar l’eficiència conductora i la vida útil i adaptar-se a escenaris de soldadura de gran corrent (1600kVA per unitat).

Procés de soldadura

Control de conversió de freqüències

Ajusta la velocitat de la roda de soldadura i el corrent de soldadura mitjançant la tecnologia de conversió de freqüències per adaptar -se a les necessitats de soldadura de les plaques amb diferents gruixos i materials, donant suport a la soldadura de costura contínua o intermitent

es.

Sistemes de refrigeració i pneumàtics

L’aigua de refrigeració es distribueix a components que generen calor com ara rodes de soldadura i bases conductores a través d’una caixa de distribució d’aigua d’alumini d’alumini per assegurar l’eficiència de la dissipació de la calor amb una gran càrrega.
El sistema pneumàtic proporciona força de pressió de la roda de soldadura (0.

Funcionament i ajust

Ajusta l’espai entre les rodes de soldadura esquerra i dreta a través del panell d’equips o el sistema de control per combinar l’amplada de la peça (com la distància de vora dels conjunts d’aletes), aconseguint un posicionament precís de les costures de soldadura de doble costat.
El sistema de retroalimentació del motor de servo supervisa la velocitat de soldadura en temps real sense intervenció manual, adaptant -se als requisits de funcionament continu de les línies de producció automatitzades.

Avantatges dels equips

Alta potència i eficiència

Dues màquines de soldadura de 16 0 0KVA funcionen de manera sincrònica, donant suport a la soldadura ràpida de plaques gruixudes (per exemple, més o igual a 2,0 mm) a una velocitat superior o igual a 3m/min, adequada per a la producció a gran escala.

Flexibilitat i precisió

Espai entre les rodes de soldadura ajustable des de 310-550 mm, compatible amb diverses especificacions de la peça de treball i reducció del temps de canvi de model.
El control de bucle tancat de Servo Motors garanteix una velocitat de soldadura constant i evita les fluctuacions de qualitat de la soldadura causades pel desgast de les rodes.

Durabilitat i baix manteniment

La base conductora i el dispositiu de vestir de rodes amb petroli redueixen el desgast de components conductors i amplien la vida dels equips.
L’estructura de la roda de soldadura normalitzada facilita la retalla i la substitució en línia per a un manteniment convenient.

Assegurança d’estabilitat

L’estructura simètrica de doble màquina i el disseny del bastidor de la machina redueixen la vibració durant la soldadura, garantint les costures de soldadura uniformes i fermes.
